La CFAO

1 - Présentation

La C.F.A.O. ou Conception et Fabrication Assistées par Ordinateur
La C.F.A.O. permet de modéliser une pièce (CAO) puis de la produire à l’aide d’une machine (fraiseuse, tour, imprimante 3D...) à commande numérique (ordinateur, calculateur interne...). Tous les paramètres sont réglés automatiquement et gérés en permanence par la commande numérique.

Elle permet de réaliser des prototypes ou des pièces en petite série.

Exemples d'équipement nécessaire :

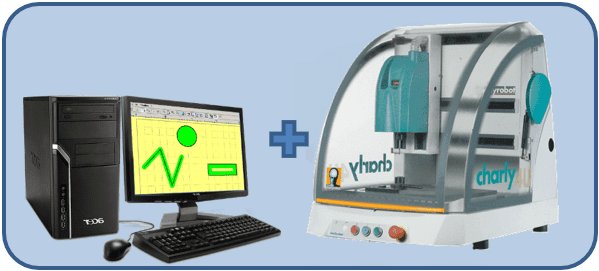

• un ordinateur
• un logiciel : CharlyGraal (GCFAO)
• une machine-outil : Charly Robot et un outil (fraise, foret...)

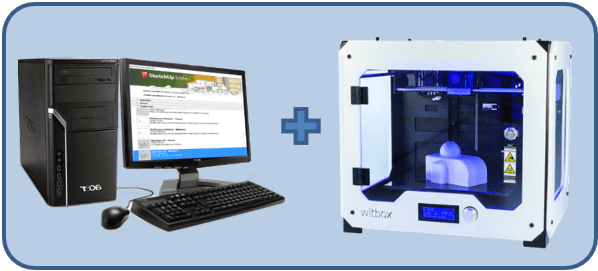

• un ordinateur
• un logiciel : SketchUp, SolidWorks...
• une imprimante 3D

2- Étapes de la réalisation d'une pièce en C.F.A.O.

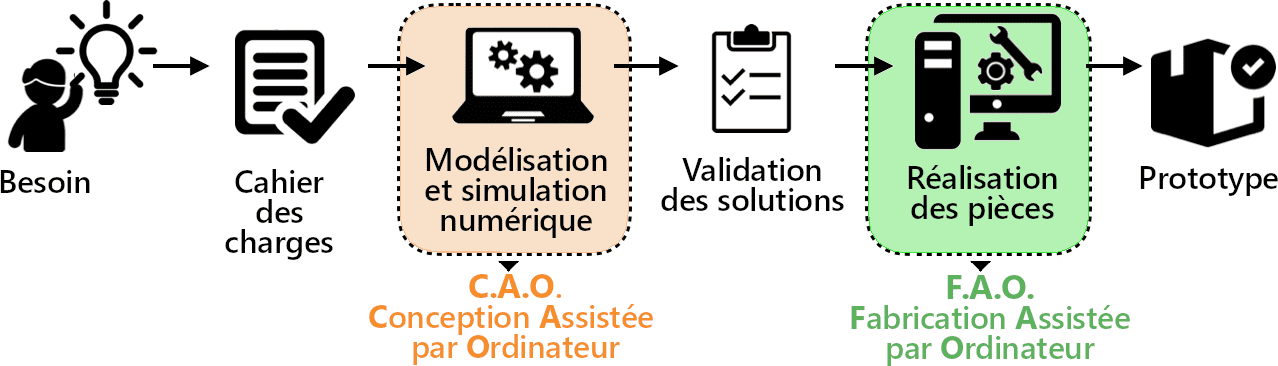

La CAO permet de modéliser un objet mais aussi de simuler son fonctionnement. Elle permet de mettre facilement à disposition des plans en 2D, en 3D, des schémas et toute la documentation technique des objets fabriqués.

Exercice → Les étapes de CFAO

3- La micro-fraiseuse numérique du collège

CharlyRobot est une micro-fraiseuse pilotée par ordinateur : un outil tranchant en rotation se déplace dans la matière. Les mouvements de l'outil (rotation et déplacements) sont gérés par l'ordinateur grâce au logiciel Charlygraal.

Selon l'outil installé, il est possible de faire trois sortes d'usinages :

Le perçage

L’outil descend dans la matière puis remonte

Le fraisage

L’outil descend dans la matière, se déplace sur la trajectoire choisie puis remonte

La gravure

L’outil se déplace sur la trajectoire à faible profondeur

Pour chaque usinage, il est nécessaire de définir des paramètres d'usinages :

• l'outil utilisé (type et diamètre)
• la trajectoire de l'outil (centre outil, contour intérieur ou extérieur, cycle de poche)
• la profondeur d'usinage

La profondeur de passe (si l'usinage est profond et nécessite de se faire par étape) et la vitesse d'avance de l'outil en mm/s (certaines matières doivent être usinées plus lentement que d'autres) sont gérés par le logiciel

Exercice → Perçage ou fraisage ?

Les outils disponibles

Des outils différents pour des usinages différents

Remarque :

• Les forets sont tranchants uniquement sur le bout (1 surface de taille)
• Les fraises sont tranchantes sur le bout et sur le coté (2 surfaces de taille)

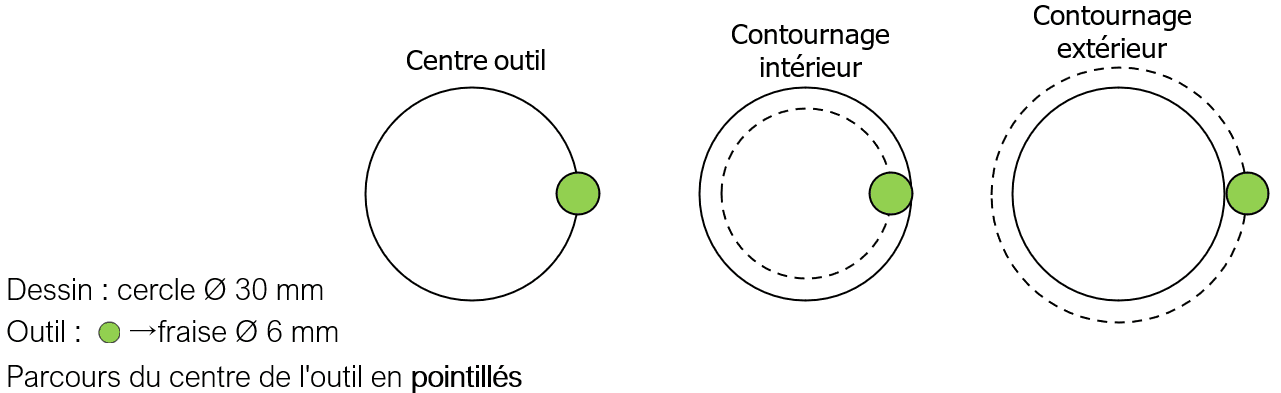

Les trajectoires possibles



Remarques :

• Lors du contournage intérieur → le trou obtenu a la même dimension que le cercle dessiné
• Lors du contournage extérieur→ le trou obtenu est plus grand que le cercle dessiné
