Le flux d'informations dans un système automatisé

1 - Qu'est-ce qu'une information ?

Rappels sur les systèmes automatisés → cours de 4ème

Un système automatiséun système est automatisé s'il exécute de façon autonome les tâches pour lequelles il a été programmé. fonctionne de façon autonome et a besoin d'informations pour prendre les décisions pour lesquelles il a été programmé. Une information est un fait, un évènement, un renseignement, une connaissance...

Par exemple :
Le système de chauffage du collège active la chaudière lorsque la température extérieure est inférieure à 15°C le jour et 12°C la nuit. La température extérieure et l'heure sont des informations pour le système de chauffage.

2 - Comment schématiser le flux d'informations ?

Dans les systèmes automatisés, les capteurs envoient les informations à la partie commande. Selon la façon dont elle a été programmée, la partie commande envoie des ordres aux actionneurs.

Exercice 1 → Identifier l'ordre chronologique des évènements

Ce fluxCette circulation, ce chemin suivi par les informations d'informations dans l’automate peut être schématisé en regroupant les éléments qui ont la même fonction :

systaut chaineinfo

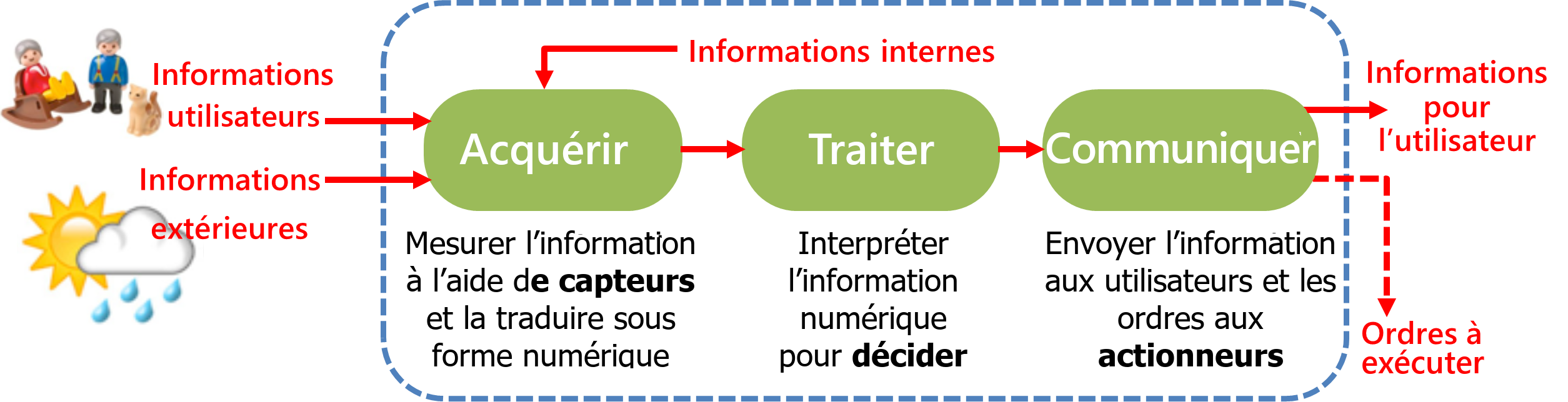

Ce schéma fait apparaitre les 3 blocs fonctionnels (en vert) traversés par le flux d'informations (schématisé par les flèches rouges)

Exercice 2 → Replacer le vocabulaire sur le schéma.

Exercice 3 → Identifier la définition de chaque fonction

Exercice 4 → Connaitre la définition de chaque fonction

3 - Comment analyser le flux d'informations d'un système automatisé ?

Définition :: Analyser le flux d'informations dans un système automatisé, c'est identifier les éléments du système qui appartiennent à chaque bloc fonctionnel, c'est à dire qui permettent :
d'acquérir l'information
de traiter l'information

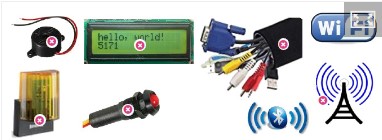

de communiquer l'information.

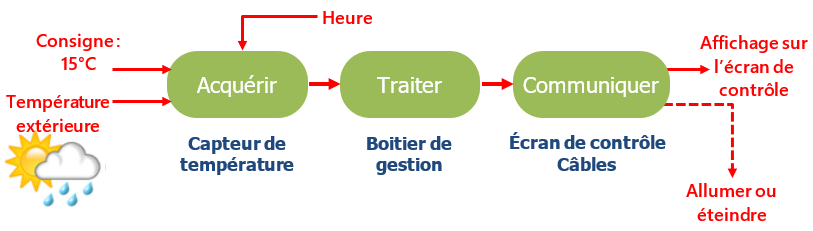

Par exemple, pour le chauffage du collège :

L'information température extérieure est acquise par un capteur de température.
Le capteur de température transforme cette information en signal numérique et la transmet au boitier de gestion de chauffage.
En fonction de l'heure que l'horloge lui renvoie, le boitier de gestion de chauffage la compare à la température de consigne (15°C ou 12°C)
Si nécessaire, le boitier de gestion envoie l'ordre à la chaudière de s'allumer.
À titre d'information, ces températures sont affichées en permanence sur un écran de contrôle.
