Connais-tu la différence entre un schéma et un dessin ?
1- Les schémas
- Définition :
- Le schéma est une représentation qui explique le fonctionnement, ou les liaisons à l’intérieur d’un objet technique.
Un schéma peut comporter :
- Des symboles et/ou des formes simples
- Des flèches symbolisant les relations ou les mouvements
- Des couleurs et la légende associée
- Un titre
- Un petit texte éventuellement
2- Les dessins
- Définition :

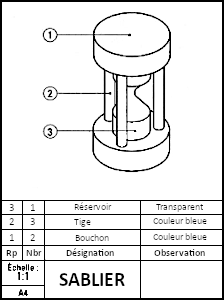

- En technologie, un dessin est une représentation qui montre tout ou partie d’un objet technique.
Les dessins peuvent être faits à la main (on les appelle croquis ou esquisse).
Mais le plus souvent, ils sont faits avec des logiciels de dessin ou de modélisation numérique.
Mais le plus souvent, ils sont faits avec des logiciels de dessin ou de modélisation numérique.
3- Les modèles numériques
Le logiciel eDrawing permet de visualiser, manipuler et démonter des objets virtuels.
- Définition :
- Les objets virtuels s’appellent des modèles numériques. On parle aussi de maquettes numériques. Un objet virtuel est créé en utilisant un logiciel de modélisation numérique (= dessin en 3D).
Remarque : La qualité des logiciels de modélisation permet de créer des dessins saisissant de réalité. Il est quelquefois difficile de faire la différence entre le réel et le virtuel.
Schéma ou dessin ? (1)
Objet réel ou virtuel ?
